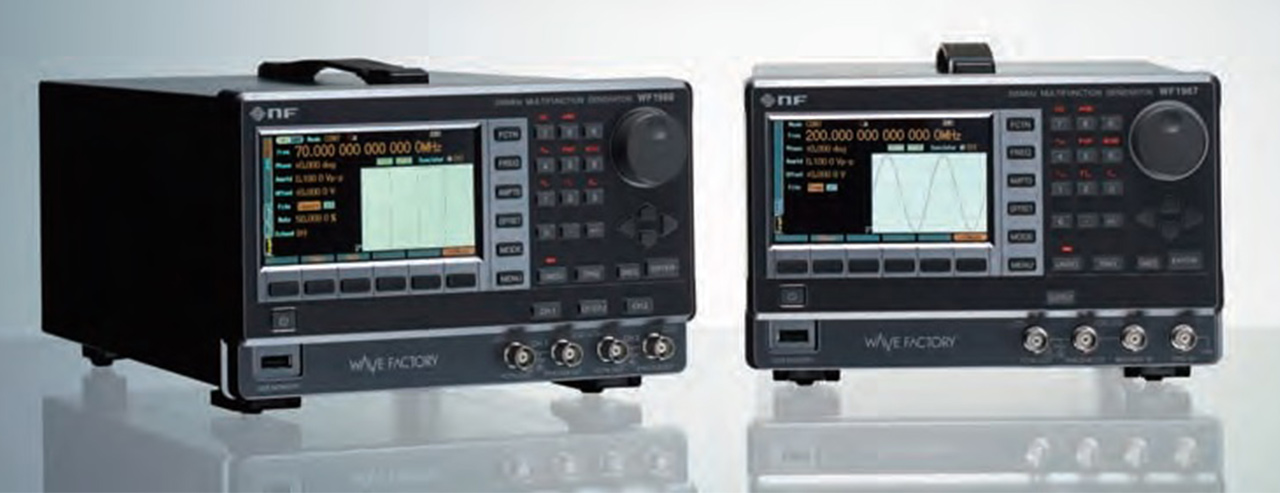

WF1967/WF1968 多功能信号发生器

型  号: WF1967/WF1968

名  称:WF1967/WF1968 多功能信号发生器

品  牌:NF回路设计

简  述: 高性能·多功能,且独特&独创的 信号发生器

  • 产品特点
  • 产品参数
  • 应用说明
  • 资源配置
  • 资源下载

    高性能·多功能,且独特&独创的信号发生器



    网罗了NF认为的“FG的基本”的全部,高效应对高质量信号要求。

    且还配备了其他品牌所没有的、只有NF才有的功能。



    持续研制FG的,NF所认为的“FG的基本性能、功能”

    【最高200MHz、高精确度/高分辨率】
    正弦波输出为0.01μHz~最高200MHz,方波及脉冲波输出为0.01μHz~70MHz,覆盖的带域宽广。
    频率精确度为±(设定的3ppm+6pHz),可设定0.01μHz(50MHz以下)的高分辨率。

    【振幅分辨率 16位】
    独特的回路结构,实现了100MHz级别的信号发生器所没有的16位振幅分辨率。正弦波、方波、任意波……在所有的波形中,均可获得低
    失真信号。

    【振幅设定:最大20Vp-p/开放】
    最大输出电压,110MHz以下时为20Vp-p。最小设定分辨率为0.1mVp-p,也可设定0Vp-p。
    通过自动量程切换功能,在全输出电压范围内总能选择最佳的输出电压量程。可减弱因设定电平所导致的振幅设定精确度的降低,总能获得高精度的振幅设定。另外,量程切换导致振幅不连续时,也可选择Range Hold。

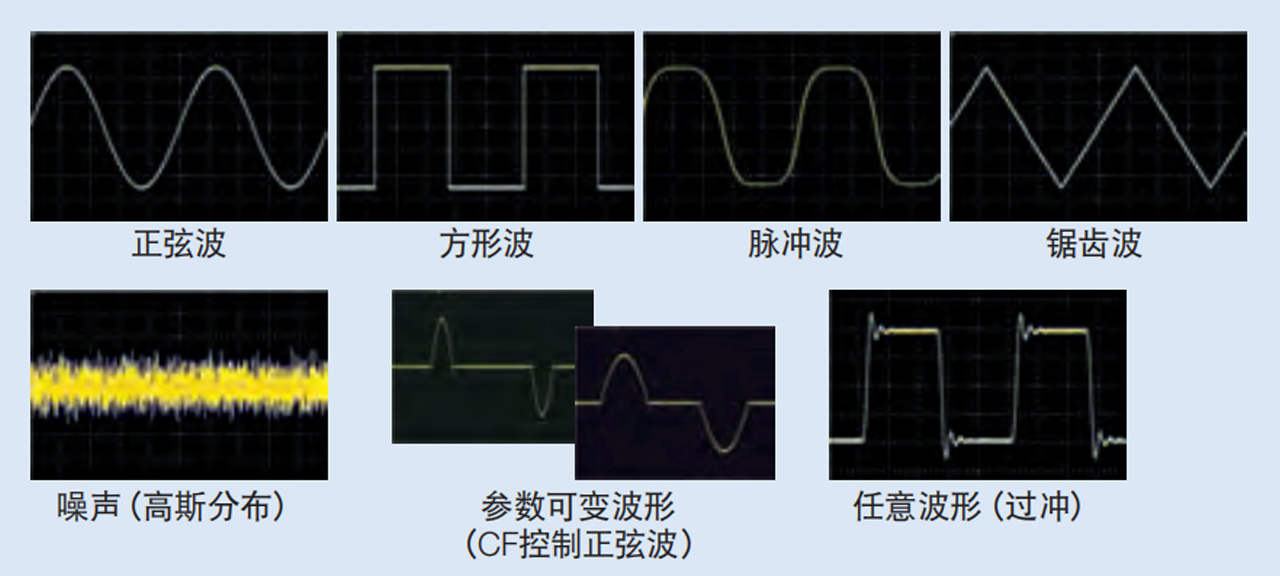

    【丰富的输出波形】
    除了正弦波、方波(占空比可变)、脉冲波(脉冲宽度、占空比、上升/下降沿时间可变)、锯齿波(对称性可变)、噪声(高斯分布)、DC之外,还将广泛应用在各个领域的25种波形作为“参数可变波形”装配在仪器之中。
    此外,用户自定义的任意波长为最大1Mi※字,可以轻易的通过主机或附件任意波制作软件进行制作。
    ※ Mi表示220=1048576。(IEC 60027-2/ IEEE 1541-2002)

    【多种振荡模式】
    振荡模式配备了连续、扫描(频率、相位、振幅、DC偏置、占空比)、突发(自动突发、触发突发、门控、触发门控)、序列、内调制/外调制(FM、FSK、PM、PSK、AM、DC偏置调制、PWM)。
    可在各种模式下进行多种设定,支持各种试验信号的输出及高效完成复杂测试。

    【序列功能】
    配备可使波形、频率、振幅、DC偏置、相位、方波占空比依次变化,且同时进行输出的序列功能。可通过主机或附件软件进行编程。

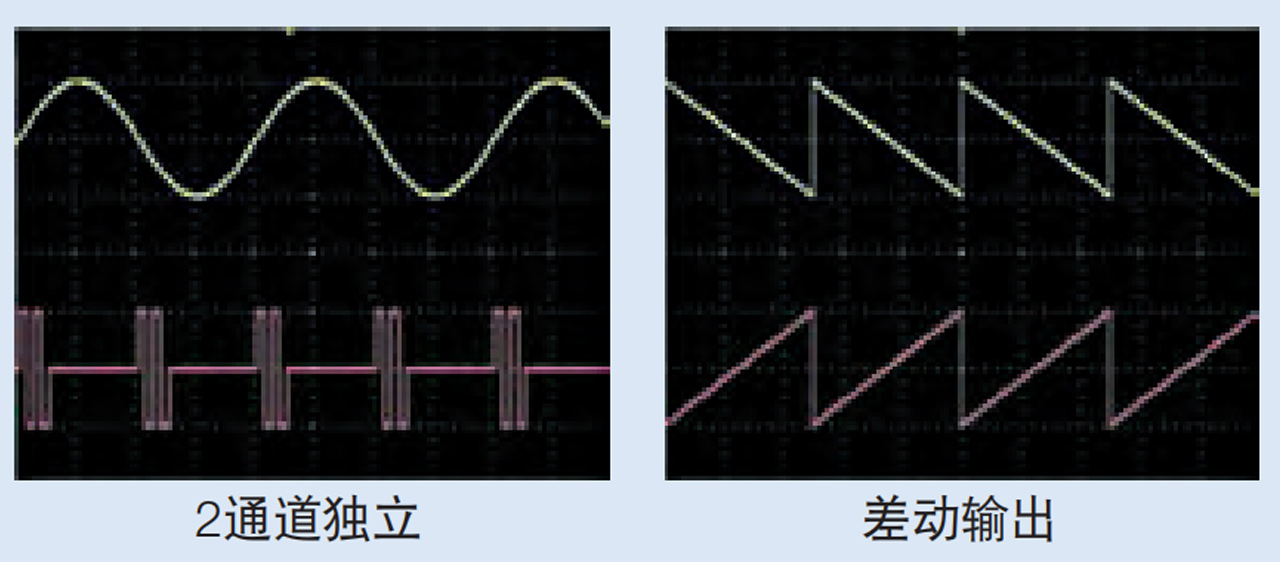

    【2通道联动运行】
    2通道除了独立设定以外,还可设定2相、频率差固定等。也可在2通道联动的状态下,进行各种扫描。输出时,每个通道的地线与机壳绝缘。

    • 独立 • 2相(相同频率) • 频率差不变 • 频率比不变
    • 差动输出(相同频率·振幅·DC偏移下产生反相波形)
    • 差动输出2(相同频率·振幅下,DC偏置为反极性的反相波形)

    【悬浮】
    波形输出信号地线与机壳绝缘,可各自与不同电位的装置连接。
    由此,也可降低接地回路引起的杂波。2通道模型通道之间也绝缘。

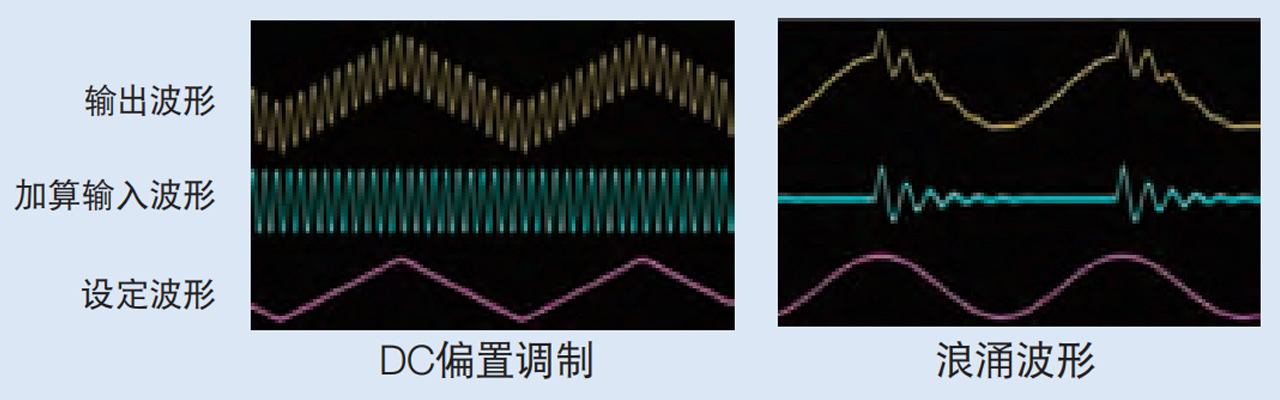

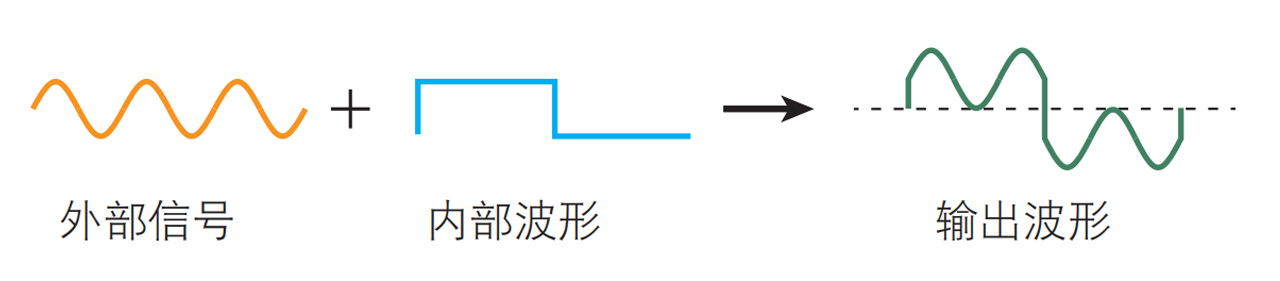

    【外部加法运算输入】
    可将外部信号和内部产生的波形进行运算后输出。
    输入频率为DC~100MHz。

    丰富的输出波形与多种振荡模式

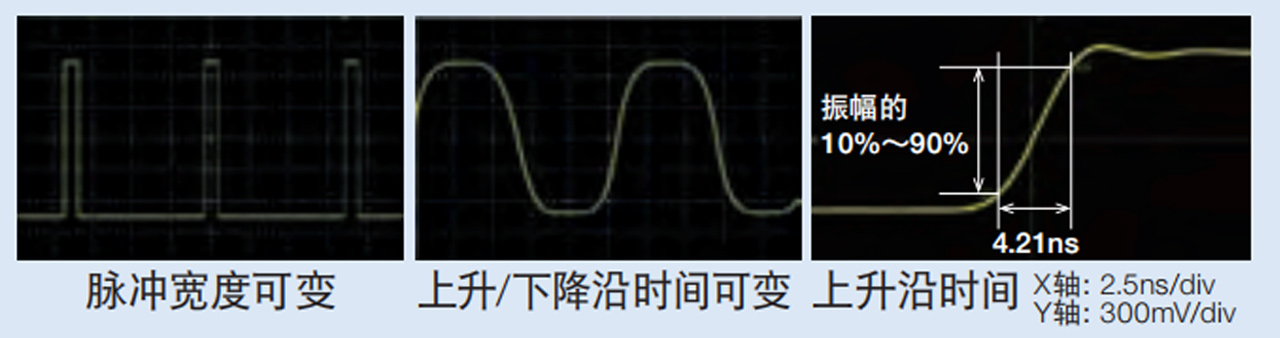

    【脉冲发生器】

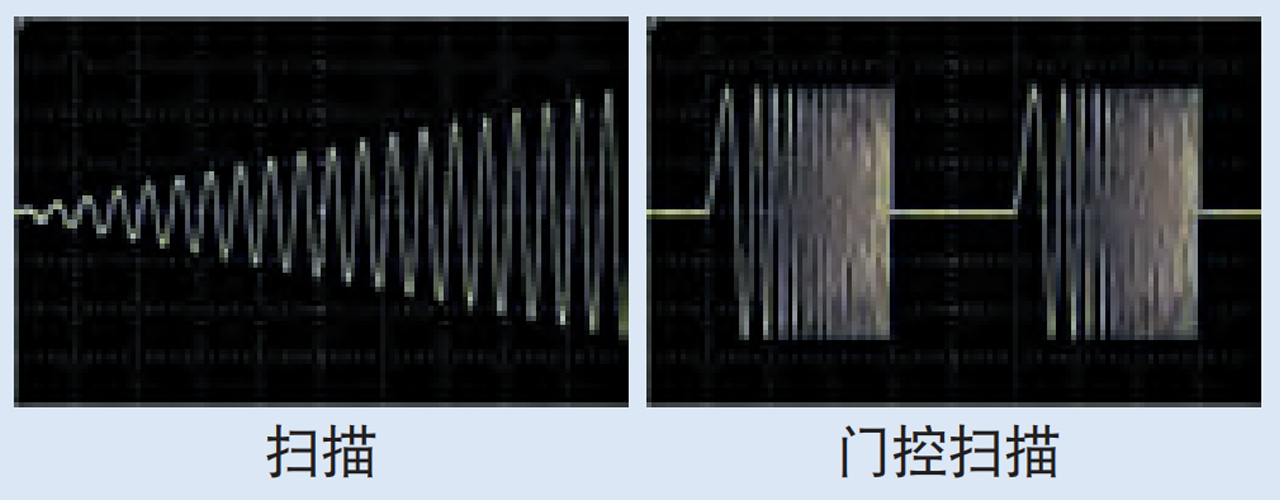

    【扫描】

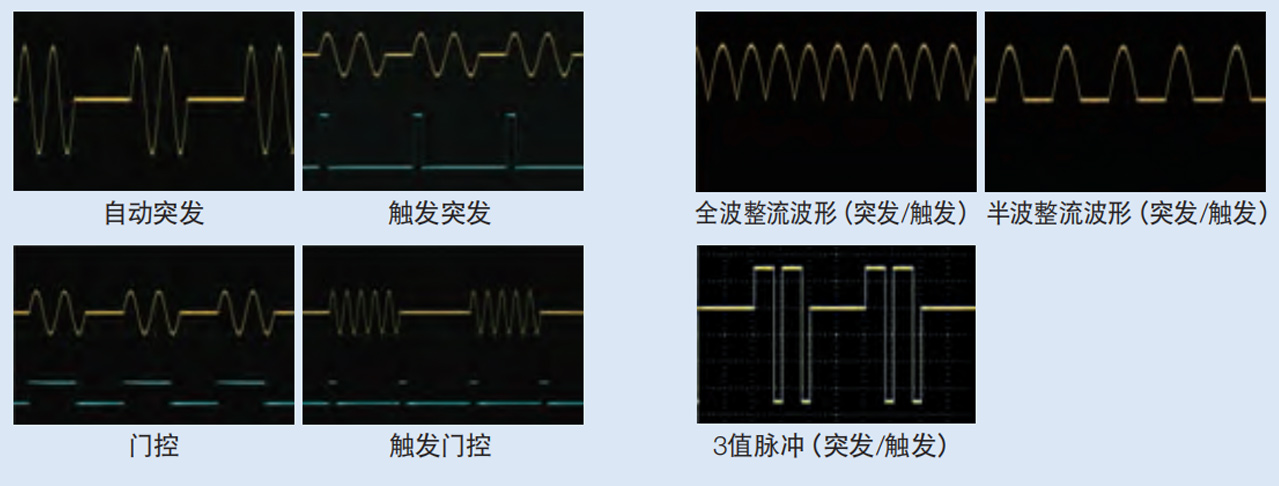

    【突发/触发/门控】

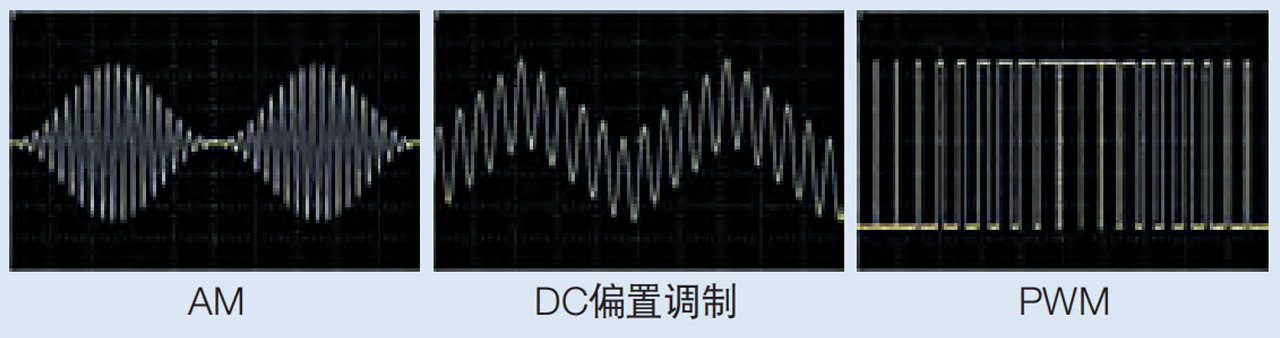

    【调制】



    【2通道联动运行】


    【外部加法运算】



    满足高水准测试需求、生成高质量信号

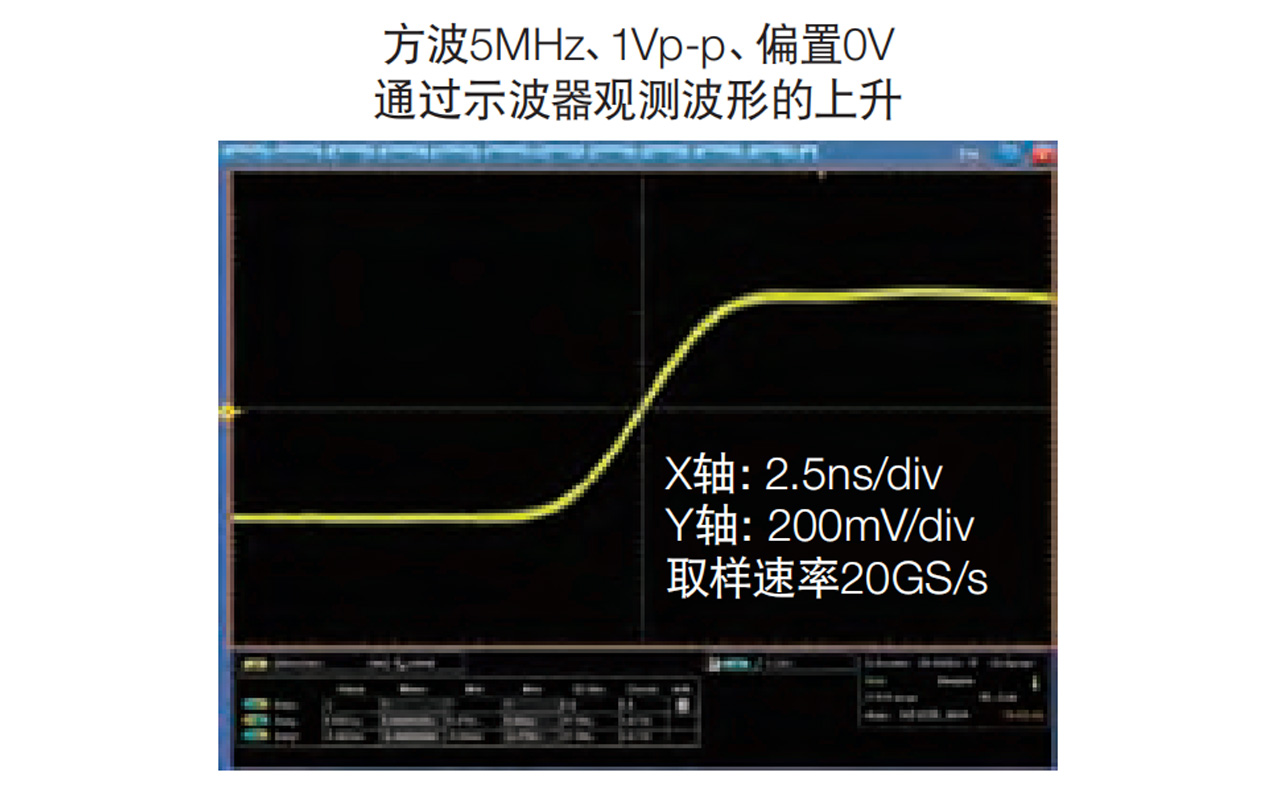

    【低抖动】< 85 ps rms
    抖动为85ps rms以下(typ. 100Hz以上),与传统产品相比大幅度降低
    了抖动程度,可稳定输出方波。
    另外,触发抖动也降低到了0.2ns rms以下(typ.)。

    【低失真】< 0.04%
    作为信号发生器,实现了高谐波失真率(TDH)0.04%以下(保证值)的低失真正弦波输出。
    【高速·大容量任意波形】420MS/s, 4Mi*字
    任意波形的取样速率为420M样品/秒,与传统机型相比实现了高速取样。配备了1波形较大1Mi字、总容量4Mi字的大容量存储器。任意波形也可利用外部USB存储器进行保存。而且,可通过16位振幅分辨率,准确输出用户自定义的复杂信号。
    【高分辨率设定】
    频率设定分辨率在不足50MHz时为0.01μHz,50MHz以上时为0.1μHz,从超低频至高频维持了高设定分辨率。另外,可高分辨率设定振幅设定分辨率0.1mVp-p、相位设定分辨率0.001°、方波/脉冲波的占空比设定分辨率0.0001%等各种参数,因此,可输出高精确度信号。
    【实时频率特性修正】
    根据振荡频率,实时自动修正振幅。
    在频率调制或频率扫描中,也可抑制振幅的变动。

    NF的FG才有的、独特&独创的功能

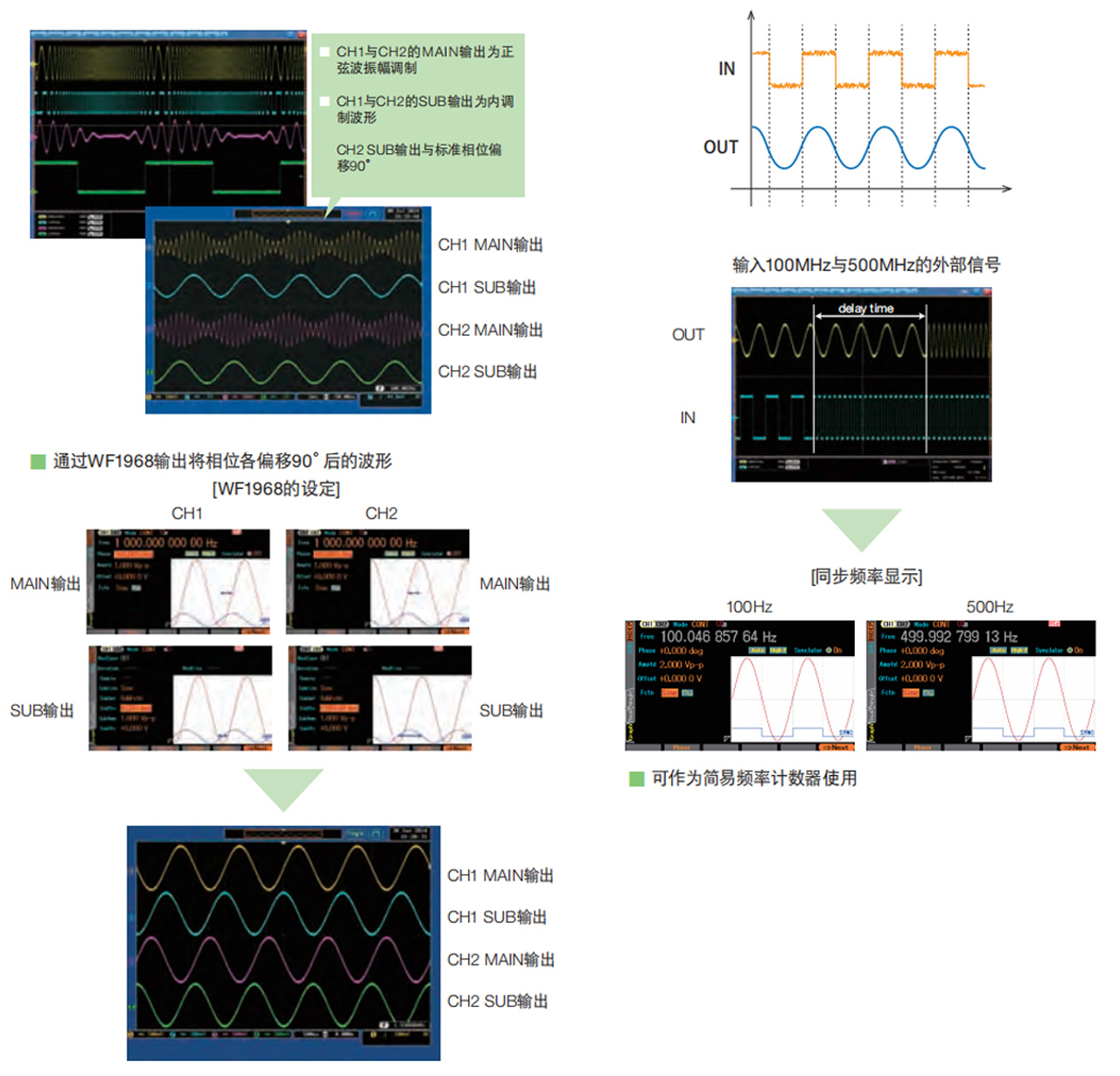

    配备“Plus 1通道”的SUB输出
    WF1968为4相、WF1967为2相信号发生器。

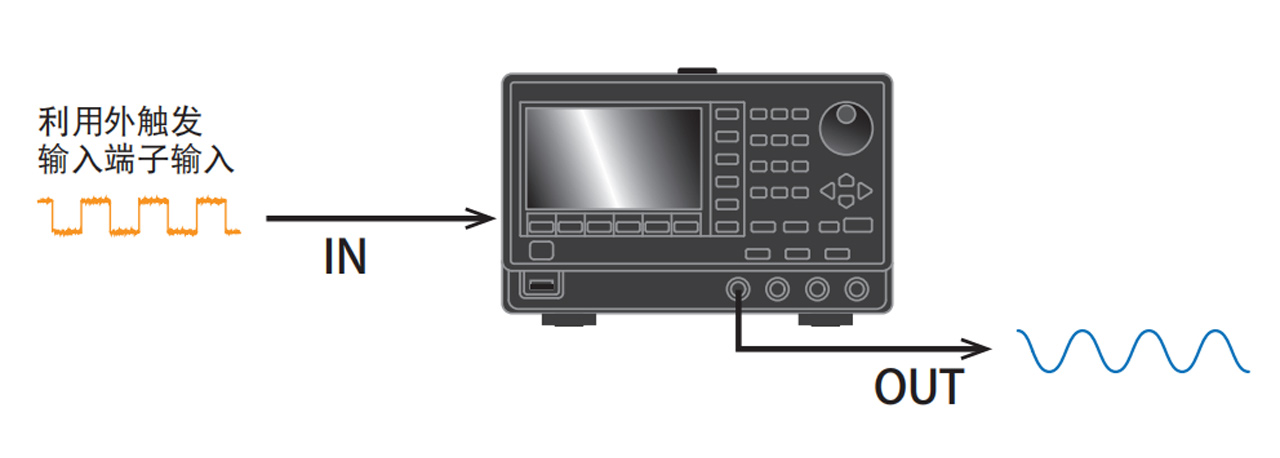

    信号同步功能
    将外部输入信号与MAIN输出信号自动同步的功能。也可调整外部输入信号与MAIN输出的相位差。
    可用于波动信号的波形变换或波形纠正、旋转型的应用程序等。


    SUB输出可输出与MAIN输出独立的连续信号。可设定波形·相位·振幅·
    DC偏置、与MAIN输出的相位差。
    此外,在MAIN输出使用内调制功能时,可通过SUB输出来输出调制波形。作为SUB输出难以想像的自由自在的设定,可将1台FG作为多相信号发生器灵活使用。
    输出波形
    正弦波、方波(占空比50%)、锯齿波(对称性50%)、上升锯齿波、下降锯齿波、噪声、任意波

    【噪声等效带宽设定】
    噪声波形可设定100M/30M/10M/3M/1M/300k/100kHz 7个阶段的噪声等效带宽。
    外部滤波器限制带宽时,振幅也会变小,但在噪声等效带宽设定功能中,无需外部滤波器,而且还可在固定振幅(噪声有效值)的状态下限制噪声带宽。

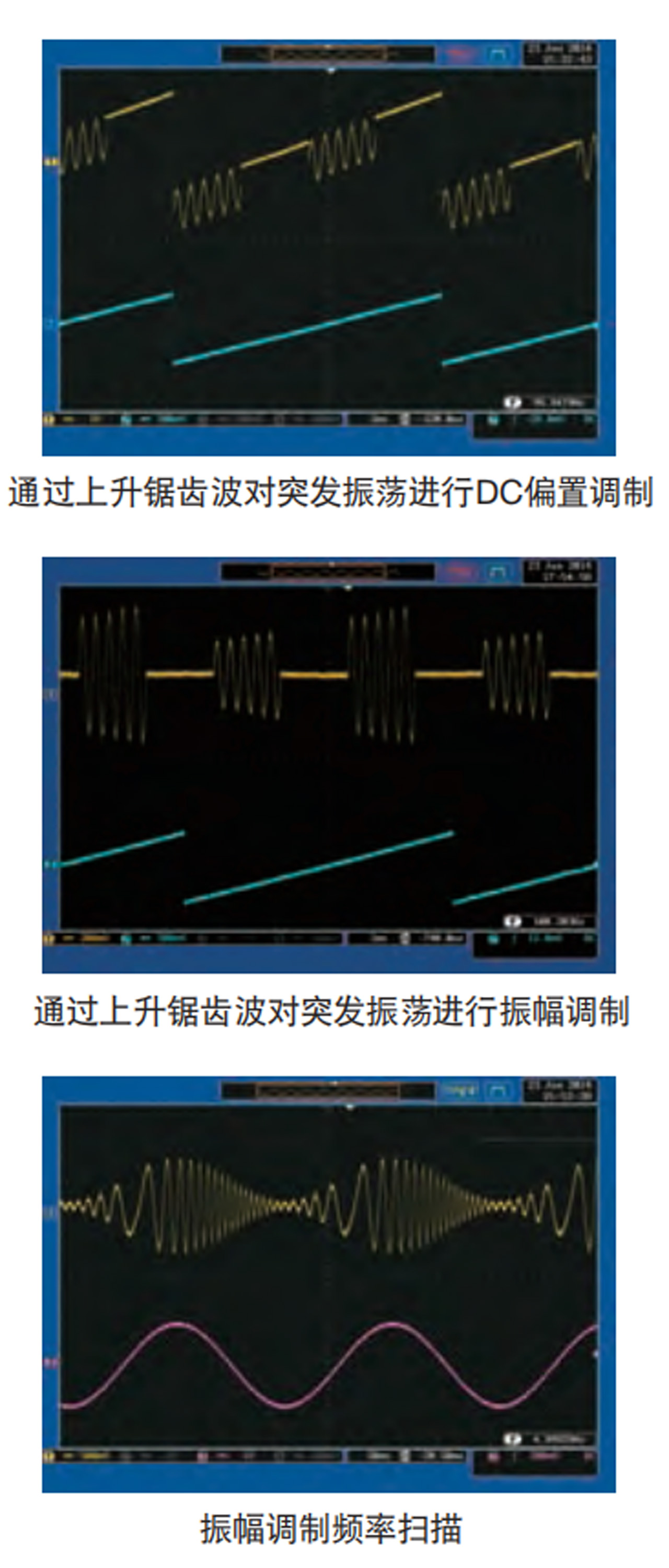

    【突发+调制、扫描+调制】
    可与突发振荡同时进行内调制/外调制。
    另外,扫描振荡时,可使用外调制。


    自由生成复杂波形并编程。
    任意波形发生器的功能也很充实。

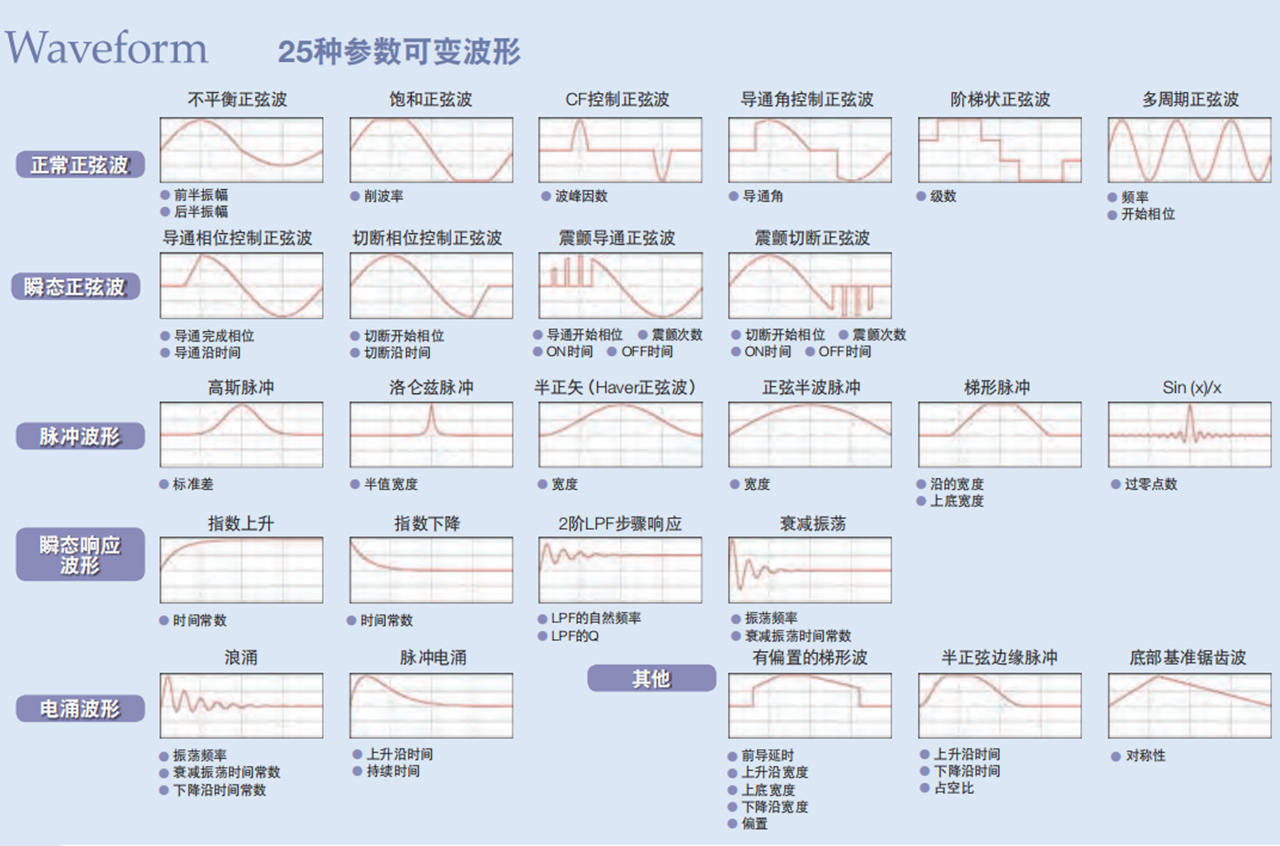

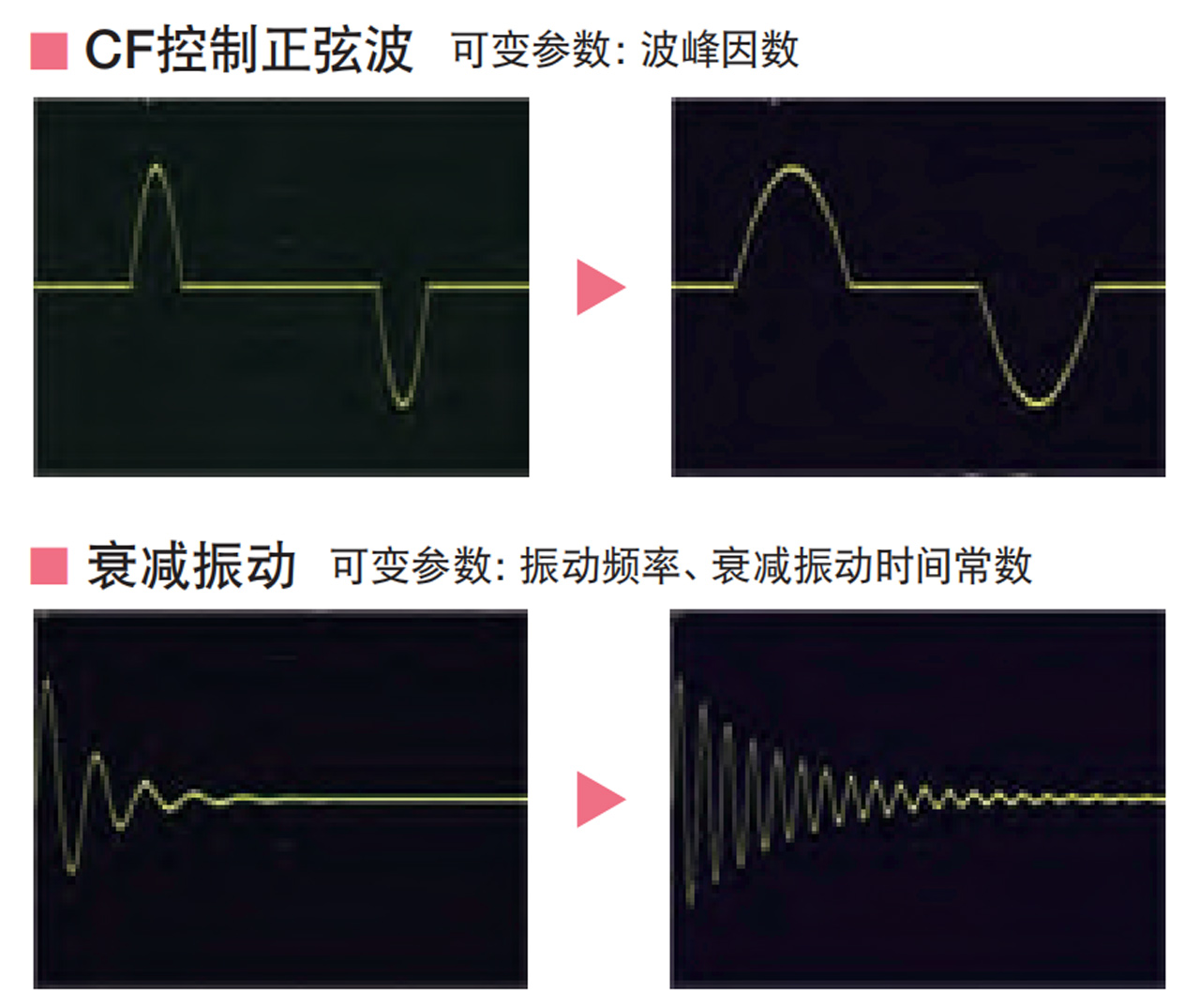

    【参数可变波形】
    在用户自定义制作任意波形的需求日益高涨的背景下,作为NF的信号发生器所独有的功能、在传统机型中也配备且广受好评的是“参数可
    变波形”功能。
    将在回路、通信、机械等各领域作为模拟信号广泛使用的波形,且一般必须制作为任意波形的25种波形,作为“标准波形”进行内置。
    可通过主机的面板操作,设定波形相关的固有参数。也可在输出波形的同时,更改多个参数。

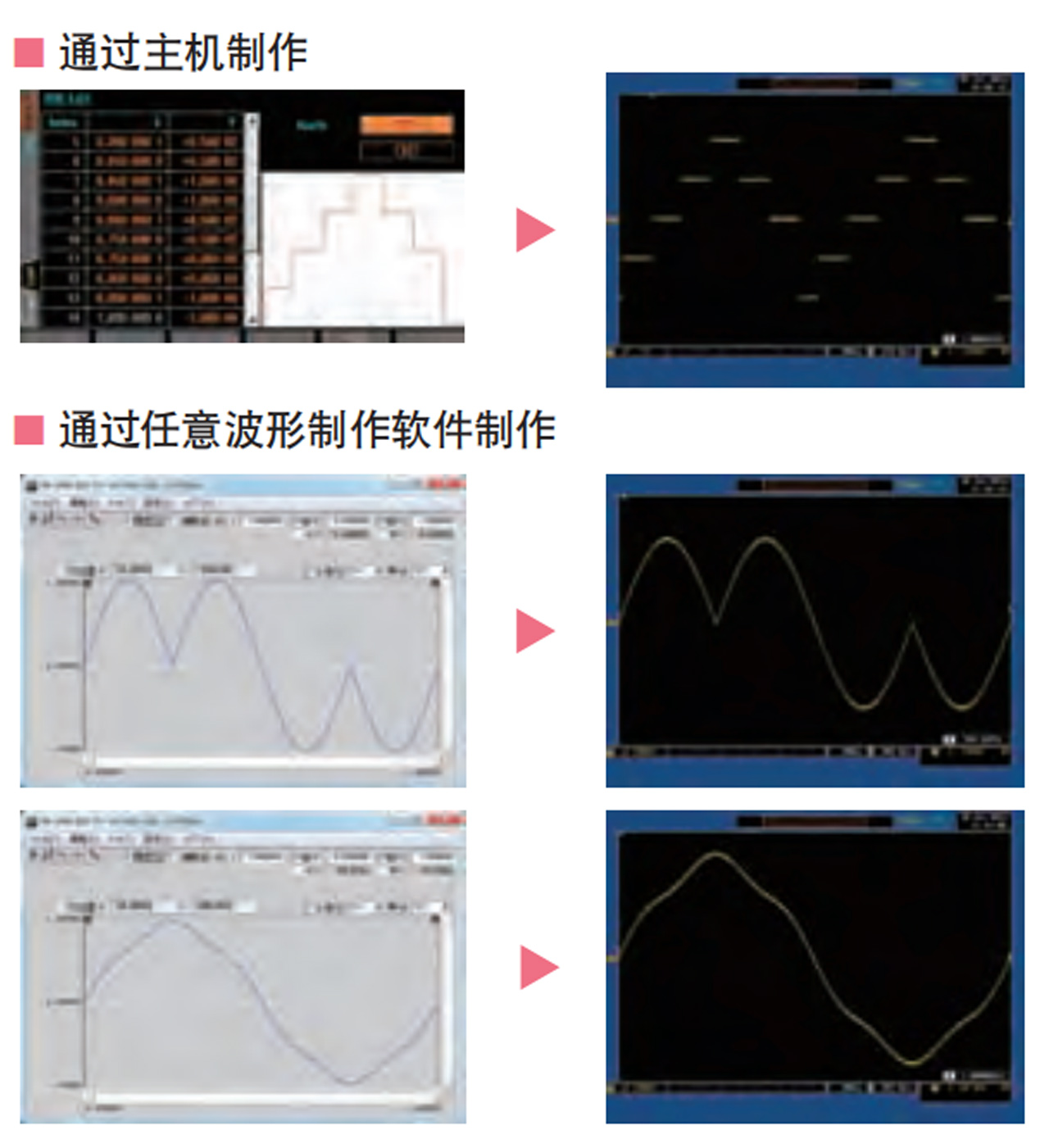

    【任意波形】
    较大1Mi字/波形、配备4Mi字存储器,较大可输出128个波的任意波形。

    ● 可使用主机或附件的任意波形制作软件进行制作
    ● 波形数据也可保存于外部USB存储器中
    ● 可将参数可变波形作为任意波形进行保存也可重复利用


    参数可变波形+任意波形+序列功能
    【序列功能】
    可使波形、频率、相位、振幅、DC偏置、方波占空比依次变化的同时进行输出。
    也可通过突变或扫描、循环或跳跃等自由控制,很容易的对机械振动或电压变动等时刻变化的信号、或冗长且复杂的输出模式信号进行编程。
    如使用附件的序列编辑软件,可在短时间内有效的制作更为复杂的程序。
    也可与参数可变波形进行组合。
    序列功能概要
    ● 步骤内通道参数:
    波形、频率、相位、振幅、DC偏置、方波占空比
    ● 步骤控制参数:
    步骤时间、保持运作、跳跃目标、跳跃次数、步骤终止相位、分支操作、步骤终止时间控制、步骤同步代码输出
    ● 步骤数:1~255(1个序列内)
    ● 序列保存存储器:10组(主机内非易失性存储器)、可保存于USB存储器中
    ● 可使用的波形:正弦波、方波、噪声、DC、任意波形据齿波与参数可变波形可作为任意波形保存并使用
    ● 较大使用波形数:128
    ● 电源ON时可自动执行

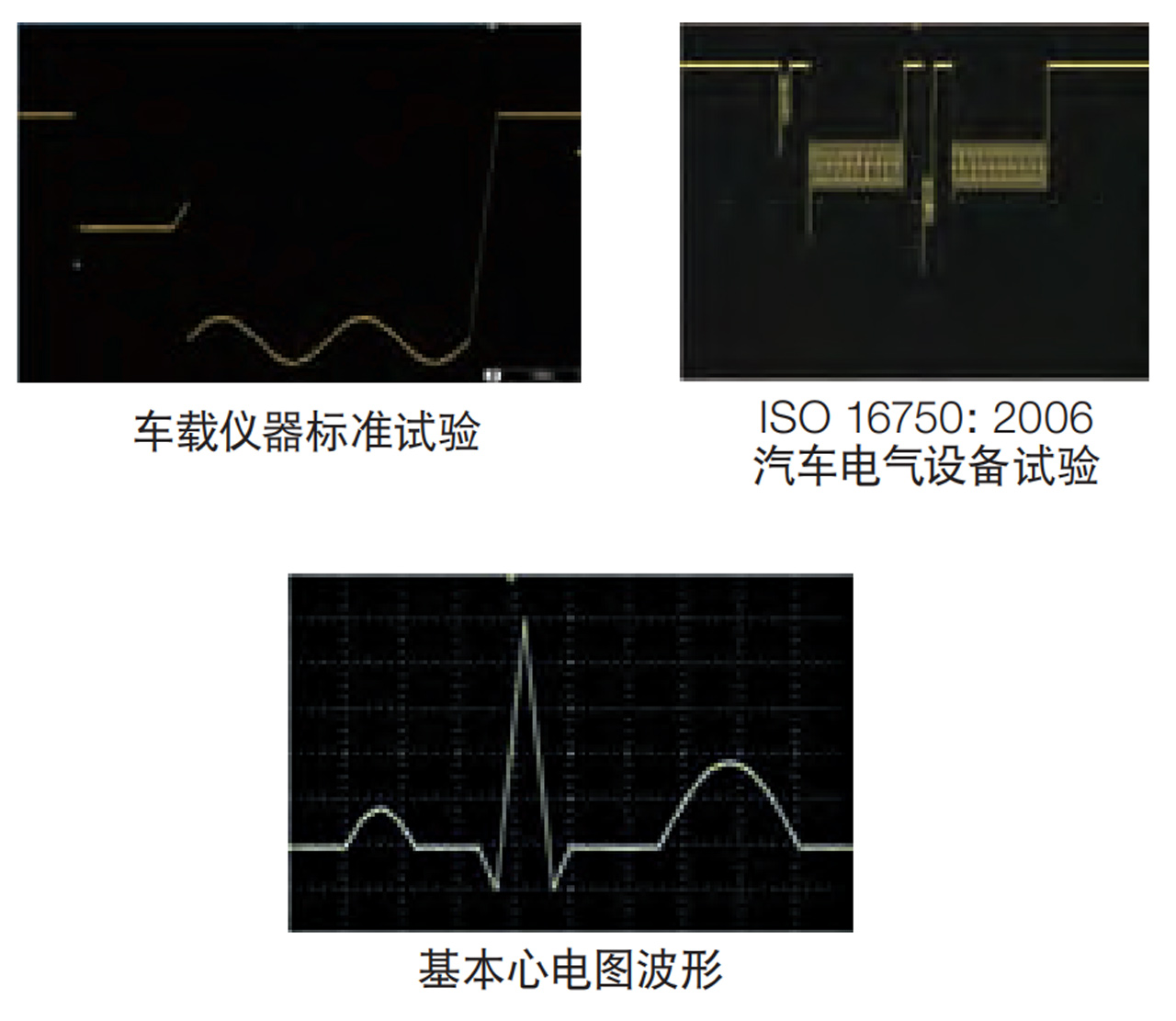

    【序列波形例】

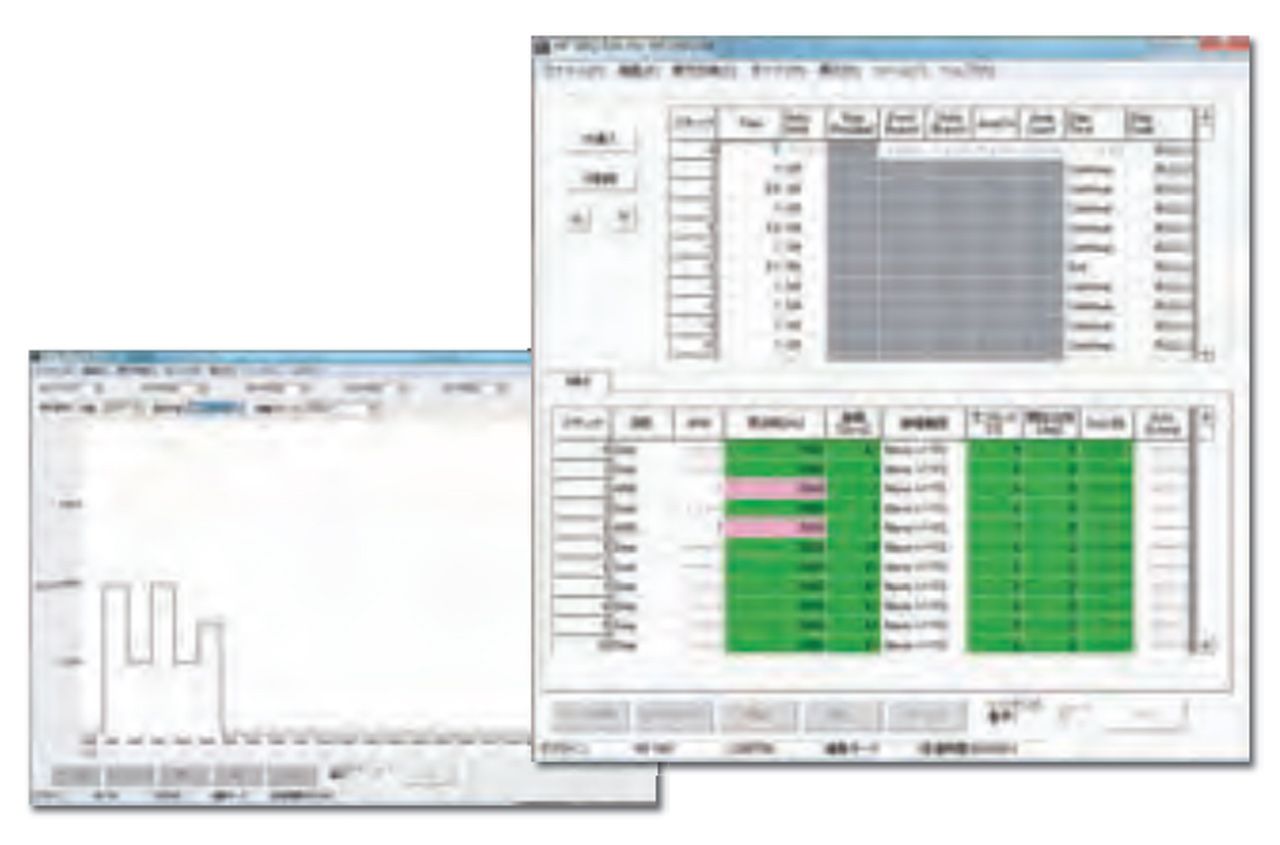

    【序列编辑软件】

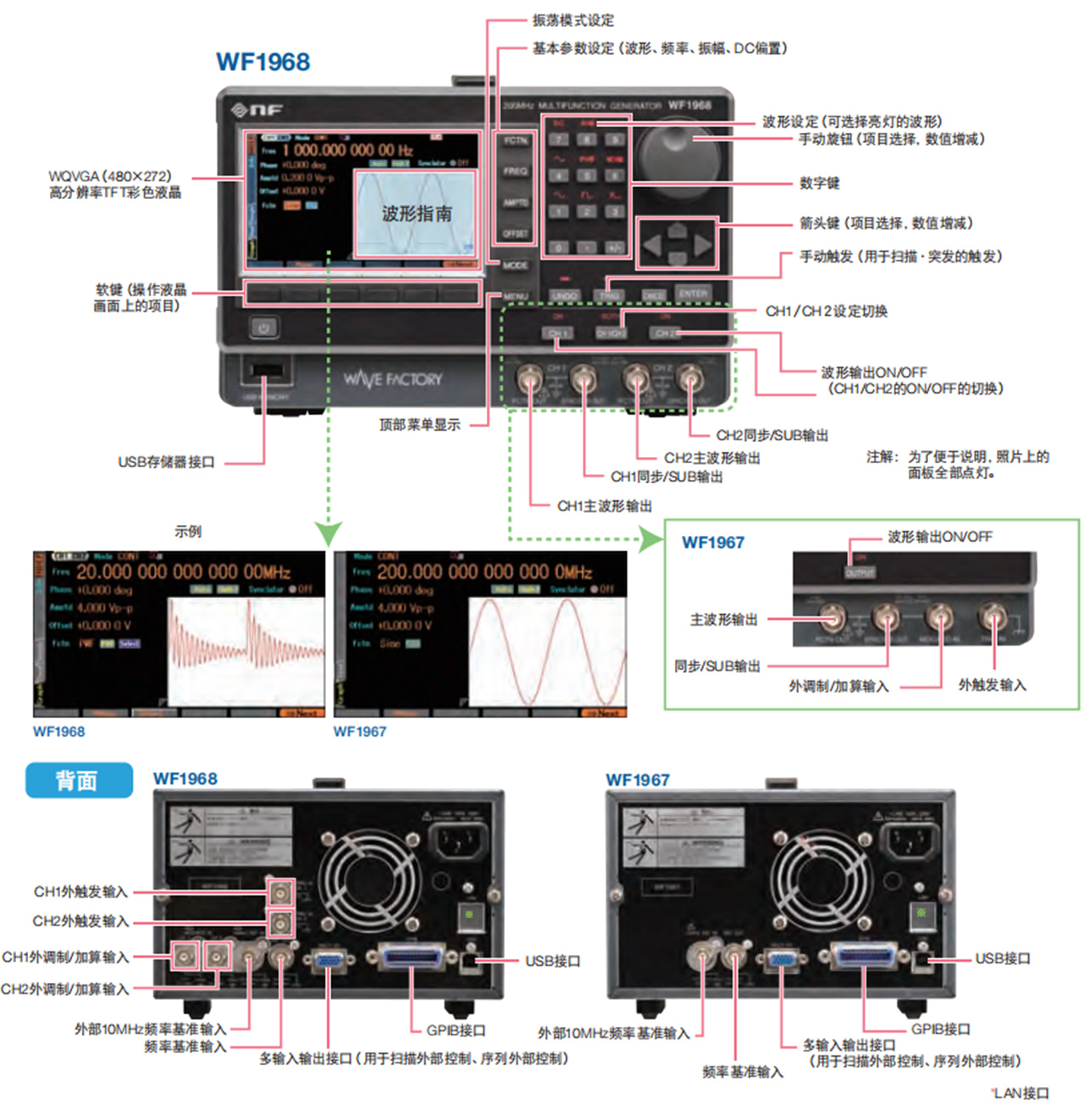

    一目了然的显示屏与简洁的按键配置。
    轻松操作准确设定。

    【满载提高操作性、扩大应用范围的各种功能。】
    ● 配备高分辨率TFT彩色液晶显示器
    ● 配备文件读取/写入用的USB存储接口
    用于各种设定和任意波形等的文件管理
    ● 波形指南
    将设定波形显示在显示器上,支持直感操作
    ● 设定存储 10组
    ● 用户定义单位
    通过指定的换算公式设定任意单位(频率、周期、振幅、DC偏置、
    相位、占空比)
    ● 负载阻抗
    用指定的负载阻抗设定·显示输出电压
    ● 外部10MHz频率基准输入
    在外部10MHz频率基准输入(10MHz REF IN)上,输入外部的
    10MHz频率标准信号,由此获得高精确度的频率输出
    ● 多台同步
    通过主机/从机连接,最多可同步运行6台
    ● 配备USB/GPIB接口
    ● 标准附带任意波形制作软件/序列编辑软件

    ● 标准附带IVI(Interchangeable Virtual Instruments)测量仪器驱动程序

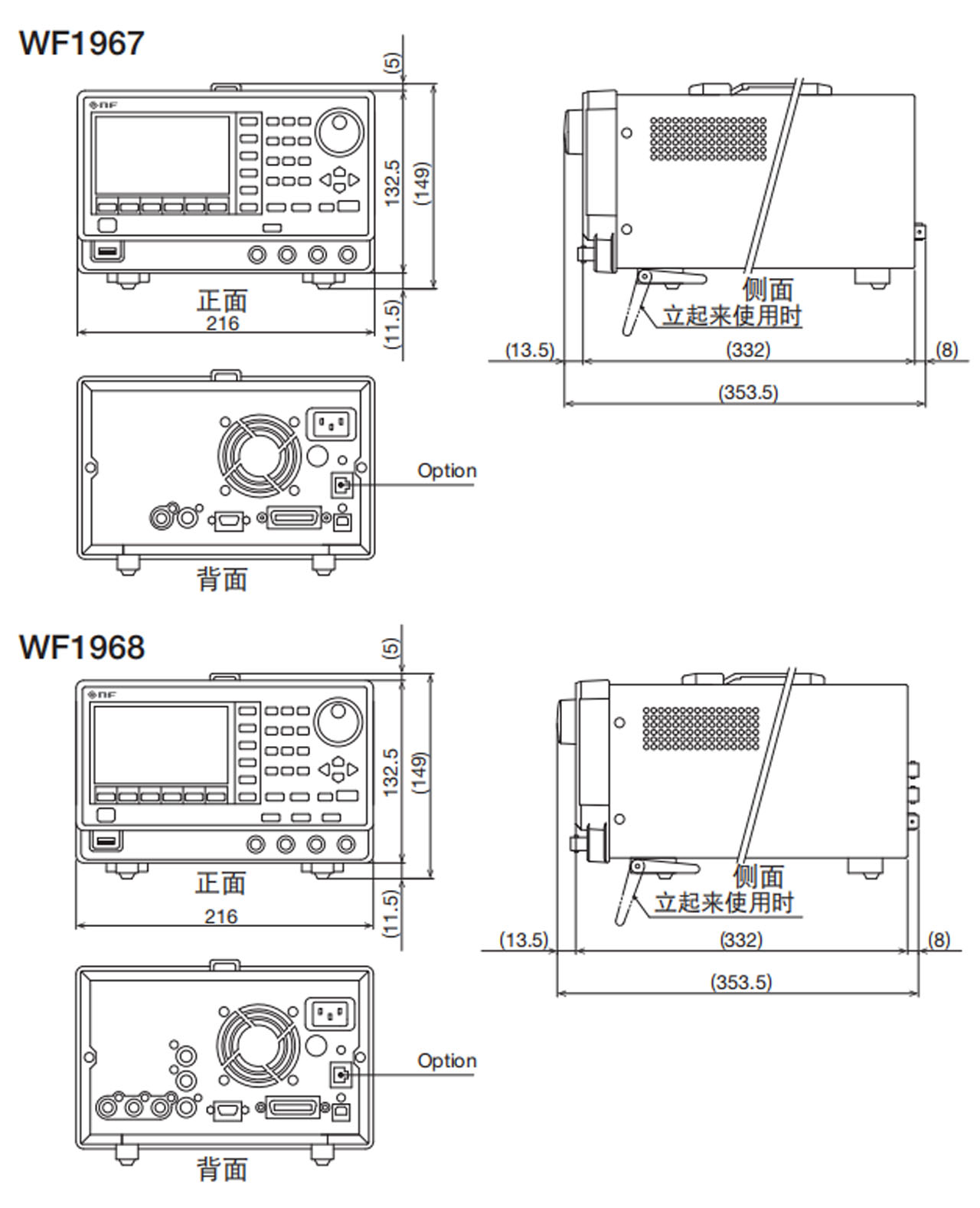

    【外形尺寸图】


    规格:无特别说明时,条件为连续振荡、负载50Ω、振幅设定10Vp-p/50Ω、DC偏置设定0V、自动量程切换、波形的振幅范围为±FS、外部加法运算OFF、交流电压为有效值测量。

    Ki表示210=1024、Mi表示220=1048576。(IEC 60027-2/IEEE 1541-2002)
    *1 项目的数值为保证值。其他数值为标称值或典型值(表示为typ.)。

    【波形、振荡模式】

    输出波形 标准波形(正弦波、方波、脉冲波、锯齿波、参数可变波形、噪声(高斯分布)、DC)、任意波形
    振荡模式 连续、调制、扫描、突发、序列
    突发振荡时调制、扫描振荡时外调制

    【频率, 相位】频率设定范围

    波形/振荡模式功能 连续、调制、扫描(连续、单冲) 扫描(门控单冲)、突发、序列
    正弦波 0.01μHz~200MHz 0.01μHz~100MHz
    方波 0.01μHz~70MHz
    脉冲波 0.01μHz~70MHz(序列时不可用)
    锯齿波 0.01μHz~20MHz
    参数可变波形 0.01μHz~20MHz
    噪声 等效带宽:从100M/30M/10M/3M/1M/300k/100kHz中选择
    DC 频率设定无效
    任意波形 0.01μHz~20MHz
    频率设定分辨率 0.01μHz(<50MHz),0.1μHz(50MHz≤)
    由周期设定频率 由设定周期的倒数的频率设定(不足0.01μHz时四舍五入)
    发货时频率精确度⁽¹⁾ ±(设定的3ppm+6pHz)
    频率实效变化⁽¹⁾ ±1ppm/年

    相位设定范围
    MAIN输出 -1800.000°~ +1800.000°(分辨率 0.001°)
    SUB输出/副波形 -180.000°~ +180.000°(分辨率 0.001°)

    【输出特性】

    振幅
    设定范围 0Vp-p~20Vp-p/开放、0Vp-p~10Vp-p/50Ω
    AC+DC ≤ ±10V/开放、±2V/开放(110MHz超)
    设定分辨率 999.9mVp-p以下:4位数字或0.1mVp-p
    1Vp-p以上:5位数字或1mVp-p
    精确度*1 ±(振幅设定[Vp-p]的1% + 2mVp-p)/开放
    (1kHz正弦波、负载开放、振幅设定20mVp-p以上)
    设定单位 Vp-p、Vpk、Vrms、dBV、dBm
    波形振幅分辨率 约16位(8mVp-p以上/开放)


    DC偏置
    设定范围 ±10V/开放、±5V/50Ω AC+DC在10V以下/开放,
    ±2V/开放(110MHz以上)
    设定分辨率 ±499.9mV以下:4位数字或0.1mV
    ±0.5V以上:5位数字或1mV
    精确度*1 ±(|DC偏置设定[V]的1%|+10mV
     + 振幅设定[Vp-p]的0.5%)/开放
    (10MHz以下,正弦波,负载开放,20℃~30℃)

    波形输出(MAIN输出) 

    输出ON/OFF控制 ON/OFF切换 OFF时输出端子开放
    输出阻抗 50Ω、不平衡
    信号接地 与机壳绝缘、较大42Vpk(DC+ACpeak)
    各通道独立、通道间 较大42Vpk

    同步/SUB输出 
    输出信号 基准相位同步、内调制同步、突发同步、扫描同步、副波形、内调制波形、扫描×驱动及OFF 切换
    副波形 输出与MAIN输出同步的模拟波形
    针对基准相位同步信号相位可变、振幅/偏置可调整
    可选波形:
    正弦波、方波(占空比50%)、锯齿波(对称性50%)、上升锯齿波、下降锯齿波、噪声、任意波
    内调制波形 内调制振荡时的调制波形
    针对基准相位同步信号相位可变,与调制度相独立
    可调整振幅与偏置
    输出电压 各种同步信号:
    TTL电平(低电平0.4V以下、高电平2.7V以上/开放)
    副波形/内调制波形:
    振幅设定范围:0Vp-p~6Vp-p/开放、设定分辨率1mVp-p
    DC偏置设定范围:±3V/开放、设定分辨率1mVp-p
    波形振幅与DC偏置加起来的峰值为±3V以下/开放有限制

    扫描×驱动:0Vp-p~6Vp-p/开放

    输出阻抗 50Ω、不平衡

    【信号特性】
    正弦波

    振幅频率特性*1 ~100kHz :±0.1dB
    100kHz ~ 5MHz :±0.15dB
    5MHz ~ 20MHz :±0.2dB
    20MHz ~ 50MHz :±0.5dB
    50MHz ~ 100MHz :±0.7dB
    100MHz ~ 200MHz:±0.8dB
    50mVp-p ~ 10Vp-p/50Ω,100MHz以上时,50mVp-p ~ 2Vp-p/50Ω,1kHz基准
    总谐波失真系数*1 20Hz ~ 20kHz:0.04%以下
    (1Vp-p/50Ω、合计7次谐波为止,不含噪声)
    谐波乱真(Spurious)*1 ~ 1MHz -60dBc以下
    1MHz ~ 5MHz -50dBc以下
    5MHz ~ 30MHz -40dBc以下
    30MHz ~ 200MHz -30dBc以下
    1Vp-p/50Ω,合计5次谐波为止
    非谐波乱真(Spurious)*1 ~ 8MHz -55dBc以下
    8MHz ~ 80MHz -55dBc+20dB/dec以下
    80MHz ~ 200MHz -35dBc以下
    (2Vp-p/50Ω、500MHz频带测量)

    方波
    占空比可变 标准:设定范围 0.0100% ~ 99.9900%(分辨率 0.0001%)
    上限(%):100-频率(Hz)/1,400,000
    下限(%):频率(Hz)/1,400,000
    抖动 85ps rms以下 typ.(100Hz以上)
    扩张:设定范围 0.0000% ~ 100.0000%(分辨率 0.0001%)
    抖动 700ps rms以下 typ.
    占空比精确度*1 ~ 300kHz :周期的±0.1% (占空比设定 1% ~ 99%)
    300kHz ~ 3MHz :周期的±1% (占空比设定 5% ~ 95%)
    3MHz ~ 10MHz :周期的±3% (占空比设定 40% ~ 60%)
    上升/下降沿时间 4.6ns以下*1、4.4ns以下 typ.(2Vp-p/50Ω)
    过冲 5%以下 typ.

    脉冲波
    脉冲波宽度 占空比设定范围:0.0001% ~ 99.9999% (分辨率 0.0001%)
    时间设定范围:6.88ns~ 99.9999Ms
    (分辨率 周期的0.001%以下或0.01ns)
    上升/下降沿时间 4.21ns ~ 58.8Ms (分辨率 3位数字或 0.01ns)
    上升/下降沿时间独立设定
    设定的最小值:周期的1ppm或4.21ns两者中大的一方
    过冲 5%以下 typ.
    抖动 90ps rms以下 typ. (100Hz以上)

    锯齿波
    对称性的设定范围 对称性的设定范围 :0.00% ~ 100.00% (分辨率 0.01%)
    副波形时、对称性只有 0%、50%、100%

    噪声
    噪声等效带宽设定范围 从100M/30M/10M/3M/1M/300k/100kHz中选择

    参数可变波形
    正常正弦波组 不平衡正弦波、饱和正弦波、CF控制正弦波、
    导通角控制正弦波、阶梯状正弦波、多周期正弦波
    瞬态正弦波组 导通相位控制正弦波、切断相位控制正弦波、
    震颤导通正弦波、震颤切断正弦波
    脉冲波形组 高斯脉冲、洛仑兹脉冲、半正矢(Haver正弦波)、
    正弦半波脉冲、梯形脉冲、Sin(x)/x
    瞬态响应波形组 指数上升、指数下降、
    2阶LPF步骤响应、衰减振荡
    电涌波形组 振荡浪涌、脉冲电涌
    其他波形组 有偏置的梯形波、半正弦边缘脉冲、底部基准锯齿波
    波形的利用 序列时,可转换成任意波使用
    *副波形不可选

    任意波形
    波形长度 控制点数2~10,000或4Ki字 ~ 1Mi字 (2n , n=12 ~ 20)(控制点之间线性插值)
    保存波形总量 较大128个波形或4Mi字 (CH1、CH2 合计)
    可保存于主机内非易失性存储器或外部USB存储器中
    分辨率 16位
    取样速率 420MS/s

    【调制】

    突发/扫描
    同时调制操作
    部分突发振荡及扫描振荡模式,可同时进行调制操作
    调制方式 FM、FSK、PM、PSK、AM、DC偏置调制、PWM
    • 设定频率超过160MHz时,只有FM、FSK、AM的外调制
    • 与扫描振荡同时使用时,不可选择与FSK、PSK及扫描方式相同的调制方式
    • 与突发振荡同时使用时,FSK与PSK仅可通过自动突发进行选择
    调制源 内部/外部 切换
    • WF1968的CH2,可选内部/外部/CH1(CH1调制源为外部时,除FSK与PSK以外不可选CH1)
    • 与扫描振荡同时使用时,内部调制源不可选

    内调制

    内调制波形 FSK、PSK以外:正弦波、方波(占空比50%)、三角波(对称性50%)、上升锯齿波、下降锯齿波、噪声、任意波
    FSK、PSK:方波(占空比50%)
    噪声等效带宽:从100M/30M/10M/3M/1M/300k/100kHz中选择
    内调制频率 FSK、PSK以外:0.1mHz~20MHz(分辨率12位数或1μHz)
    FSK、PSK:0.1mHz~5MHz(分辨率11位数或1μHz)
    内调制同步输出 输出波形:在内调制波形的零相位位置处上升的占空比50%的方波
    噪声时低电平固定
    输出接口:同步/SUB输出接口共用
    内调制波形输出 输出电压:最大±3V/开放
    输出接口:同步/SUB输出接口共用

    外调制

    外调制
    输入
    FSK、PSK以外 输入电压范围:±1V全量程
    最大允许输入:±2V
    输入阻抗:10kΩ、不平衡
    输入频率:DC~400kHz (-3dB)
    输入接口:BNC接口(MOD/ADD IN)
    FSK、PSK 极性:正/负切换 输入频率:DC~5 MHz
    输入接口:使用外触发输入端子(TRIG IN)
    同步/SUB输出
    可选信号
    基准相位同步、内调制同步(调制源为内部时)、内调制波形(调制源为内部,且非FSK、PSK时)、OFF(振荡频率可能超过160MHz时强制进行)

    调制方式、条件
    FM 载波波形:噪声、脉冲波、DC以外的标准波形及任意波形
    峰值偏差:0.00μHz~不足100MHz(分辨率8位数或0.01μHz)
    FSK 载波波形:噪声、脉冲波、DC以外的标准波形及任意波形
    跳频频率:在各载波波形的频率可设定范围内(分辨率8位数或0.01μHz)
    PM 载波波形:噪声、DC以外的标准波形及任意波形
    峰值偏差:0.000°~180.000°(分辨率 0.001°)
    PSK 载波波形:噪声、DC以外的标准波形及任意波形
    偏差:-1800.000°~+1800.000°(分辨率 0.001°)
    AM 载波波形:DC以外的标准波形及任意波形
    调制深度:0.0%~100.0%(分辨率 0.1%)
    (可以是DSB-SC及非DSB-SC)
    DC偏置调制 载波波形:标准波形、任意波形
    峰值偏差:0V~10V/开放
    设定分辨率:4位数或0.1mV(499.9mV以下)、5位数或1mV(0.5V以上)
    PWM 载波波形:方波、脉冲波
    峰值偏差:方波 占空比可变范围标准 0.0000%~49.9900% 占空比可变范围扩展 0.0000%~50.0000%
    脉冲波 0.0000%~49.9000%(分辨率均为0.0001%)
