比率测量可以将主检波器的振幅输出（Xp、Yp、Rp中的任一个）作为分子，选择副检波器的实际部分的振幅输出（Xs）作为分母。
使用谐波测量功能时，主检波器可设置参考信号频率的分数谐波设定n/m中的分子n和分母m，而副检波器可独立设置n值。利用该数
值设置，可选择用于测量含量率的高次谐波次数。

【设置】
锁定放大器的主要设置
・检波模式：［Dual 1］
・运算处理 比率：［RATIO 2］

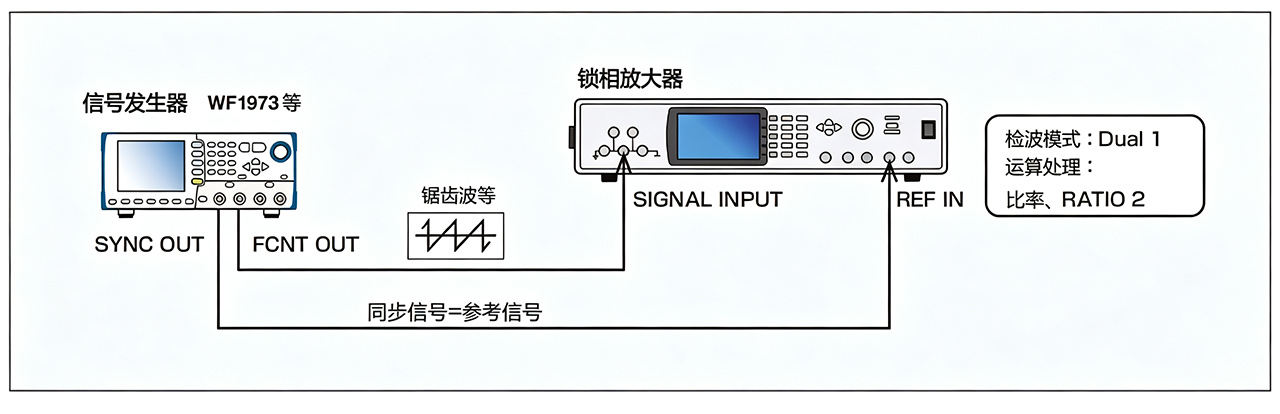

・参考信号：REF IN
・主检波器
m=1 固定、
n=1, 2, 3, 4, …根据测量顺序设置 n
・副检波器
n=1固定


【参考信号（REF IN）】
在比率测量中，分母可以设置为副检波器的实部(Xs)。

当将相位为0°的信号（如信号发生器的同步信号）输入到副检波器的REF IN作为参考信号时，Xs可以近似作为基波的有效值进行测量，因此其他各种设置会变得简单。

【测量案例（锯齿波）】

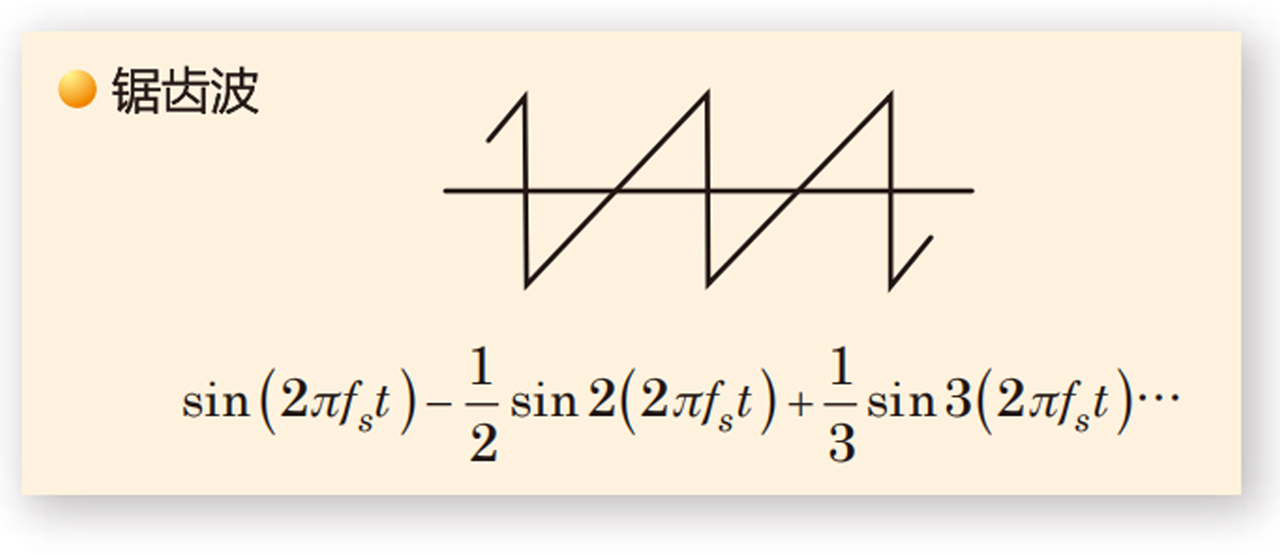

一个简单的例子，我们来测量锯齿波。在这种情况下，高次谐波相对于基波的含量与次数成反比。
根据主检波器n设置为1、2、3、……，RATIO的测量结果为1、0.5、0.33333、……的倒数

【測量結果】

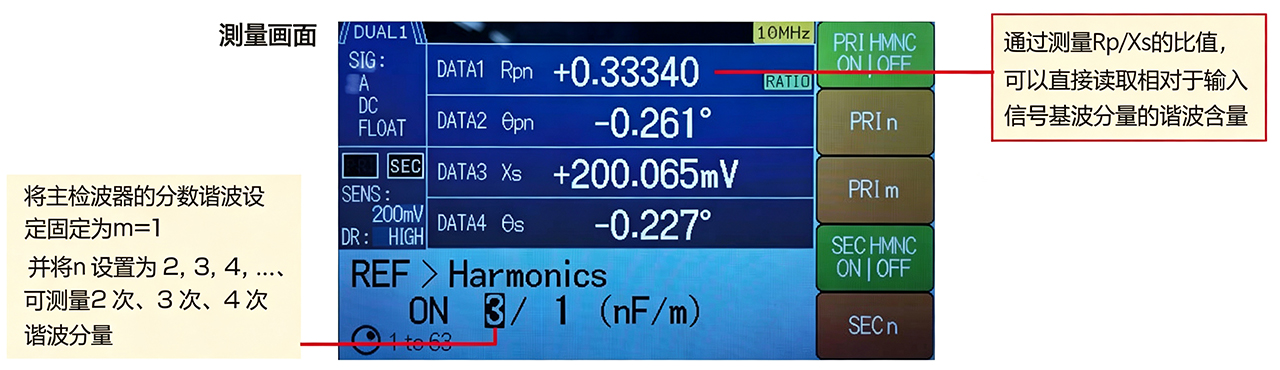

将主检波器的测量次数设为n，则可测量n次谐波的含有率。
输入锯齿波并设置次数为 3，测会显示接近倒数 0.333... 的值。

【Tips】
・如果输入信号和参考信号之间存在相位差，则需要进行相位调整以使Xs较大化。
・如果无法准备用于实际测量的参考信号，可以使用锁相放大器的内部振荡器（INT OSC）设置基频。
