型 号： LI5600
名 称：（波长调制光谱法）锁相放大器 LI5600 系列
品 牌：NF锁相放大器

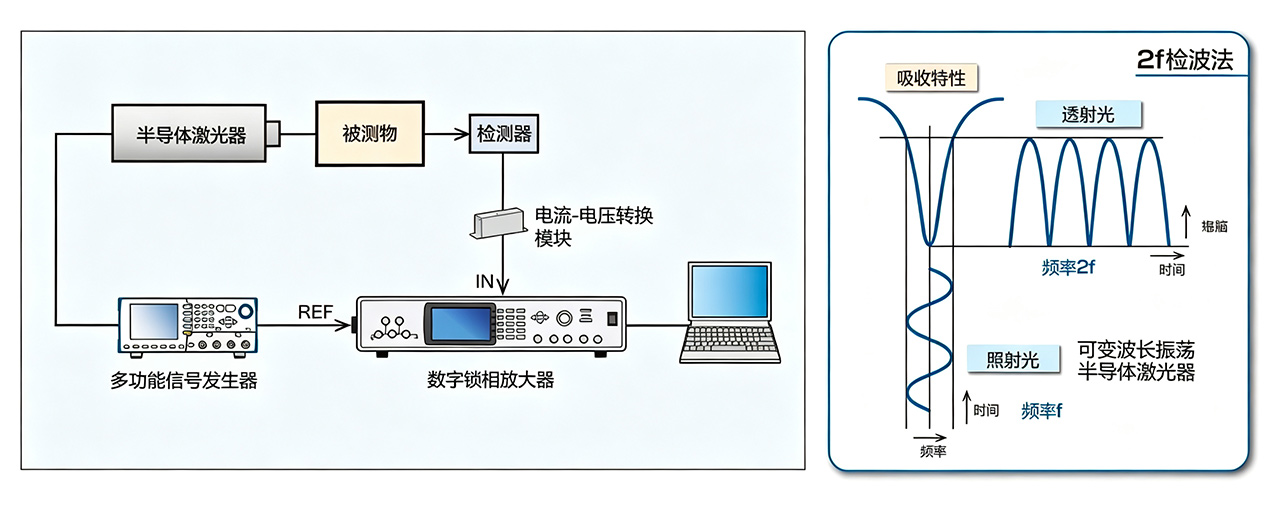

简 述： 波长调制光谱法是锁相放大器微分测量的应用实例之一
●2f 检波法是将波长调制的中心对准吸收峰，使检波成为参照频率的2倍（2次微分），高灵敏度地检测与吸收特性的峰成比例的值的方法。
【測量设备】
数字锁定放大器 LI5660 系列 11MHz
快速响应・高灵敏度、双频同时测量
●频率范围
LI5660: 0.5Hz～11MHz* *使用HF 输入端子时
LI5655: 0.5Hz～3MHz
LI5650/LI5645: 1mHz～250kHz
●较小时间常数
LI5660/LI5655: 1μs
LI5650/LI5645: 5μs
●双频同时测量
（LI5660/LI5655/LI5650）
●分数谐波测量
【选购指南】◎：配备 －：非配备
| LI5660 | LI5655 | LI5650 | LI5645 | ||
| 频率范围 | 0.5Hz～11MHz | 0.5Hz～3MHz | 1mHz～250kHz | 1mHz～250kHz | |
| 信号输入 | 电压(A, A-B, C, HF)、电流(I) | 电压(A, A-B)、电流(I) | 电压(A, A-B)、电流(I) | 电压(A, A-B) | |
| 10V输入 | ◎C输入端子、0.5Hz～3MHz | — | — | — | |
| 高频输入 | ◎HF输入端子、10kHz～11MHz | — | — | — | |
| 灵敏度 | A, A-B:10nV～1V F.S. (0.5Hz～3MHz) |
10nV～1V F.S. (0.5Hz～3MHz) 10fA～1μA F.S. |
10nV～1V F.S. (1mHz～250kHz) 10fA～1μA F.S. |
10nV～1V F.S. (1mHz～250kHz) — |
|
| C: 1mV～10V F.S. (0.5Hz～3MHz) | |||||
| HF: 1mV～1V F.S. (10kHz～11MHz) | |||||
| I: 10fA～1μA F.S. | |||||
| 输入转换噪声 | 4.5nV/√Hz (参考值) | — | — | — | |
| PSD(相位检波) | 2相位·2频率 | 2相位·2频率 | 2相位·2频率 | 2相位·1频率 | |
| 动态保留 | 100dB | — | — | — | |
| 时间常数 | 1μs～50ks | 1μs～50ks | 5μs～50ks | 5μs～50ks | |
| 模拟输出较高刷新率 | 约1.5M个样本/秒 | 约1.5M个样本/秒 | 约780k个样本/秒 | 约780k个样本/秒 | |
| 双频同时测量 | ◎ | ◎ | ◎ | — | |
| 分数谐波测量 | ◎基波分数波(1～63)／(1～63) | ||||
| 外部10MHz同步 | ◎ | ||||
| 测量参数 | X,Y,R,θ,DC,NOISE | ||||
| 外部控制 | USB, GPIB, RS-232, LAN | ||||
【关连产品】支持微小信号测量的产品
电流-电压转换模块 IV-202F4/IV-204F3
高精度处理低噪声、高增益和宽带、微弱电流信号
●IV-202F4增益1×10^5（V/A）、DC～10MHz
●IV-204F3增益4×10^6（V/A）、DC～1MHz
※在测量案例中IV-202F4使用
