型 号： PWL-50-3200A

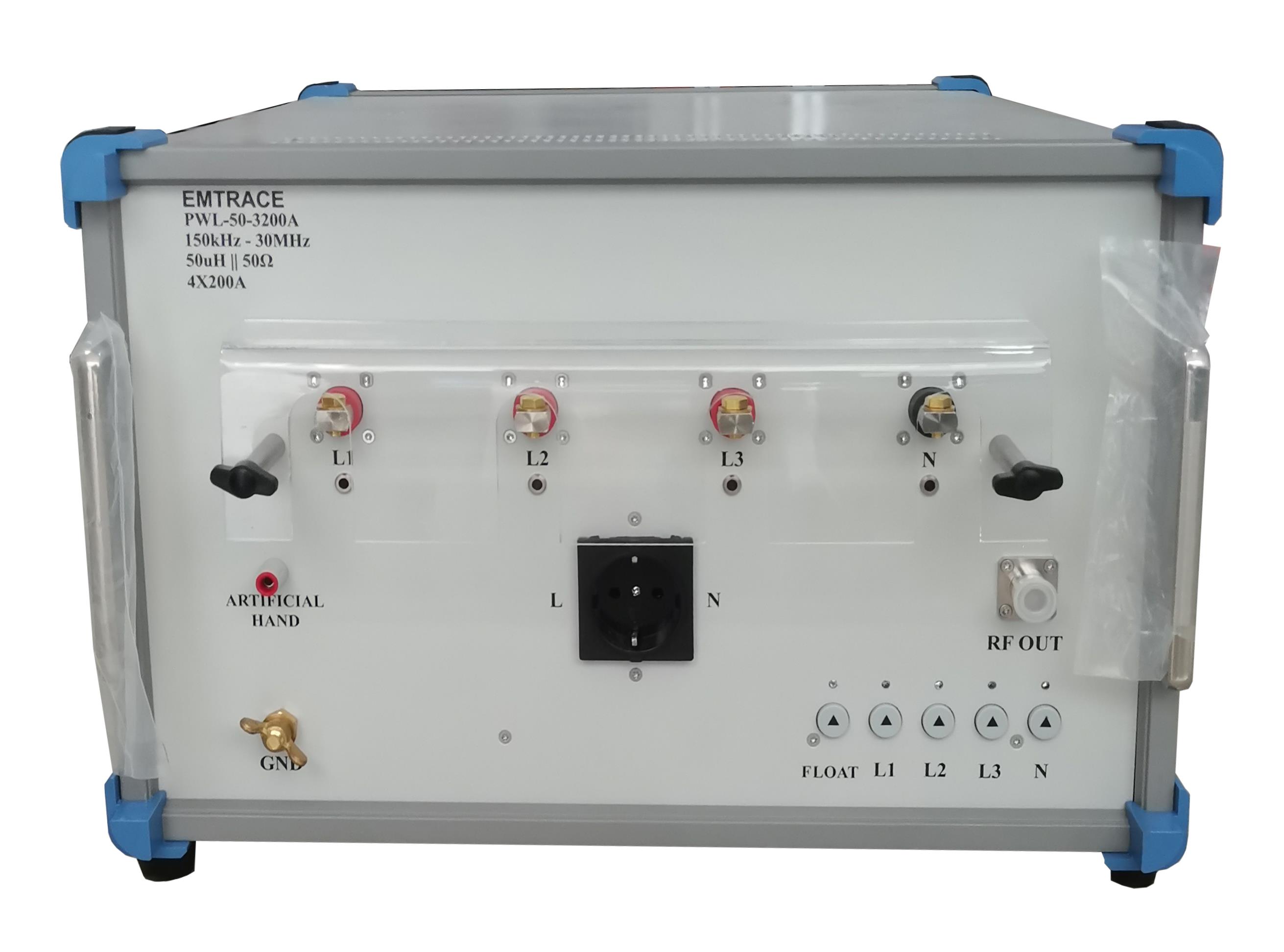

名 称：三相 200A LISN (PWL-50-3200A)
品 牌：EMtrace
简 述： 三相 200A LISN (PWL-50-3200A) ;符合 CISPR16-1-2 ;150kHz-30MHz
规格参数 Parameters
| 频率范围 (nominal) : | 150kHz - 30 MHz |

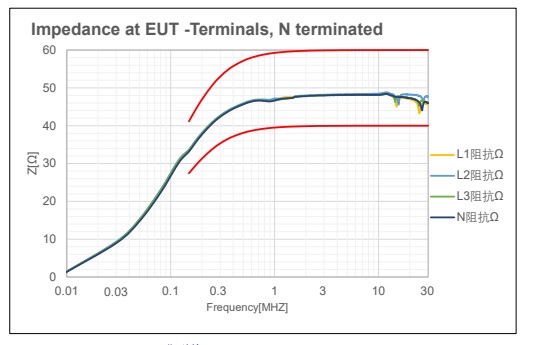

| 阻抗 | 50µH || 50Ω |
| 最大持续电流 | 4x200A |
| 最大输入电压 (DC) | 700V |
| 最大输入电压 (AC 50/60 Hz) | 400V(CM)/700V(DM) |
| 标准 | CISPR 16-1-2 |
| 尺寸 (W x H x D) : | 437 x 267 x 460 |
| 重量 : | ~30kg |
| 测量端口 : | N 型头(母头)，50Ω |
| 输入端接头 |
200A 端子(M6 铜螺丝锁) 带亚克力防护罩 |
| 输出端接头 |
200A 端子(M6 铜螺丝锁) 带亚克力防护罩 同时配小电流(<=16A)测试德标插头 |

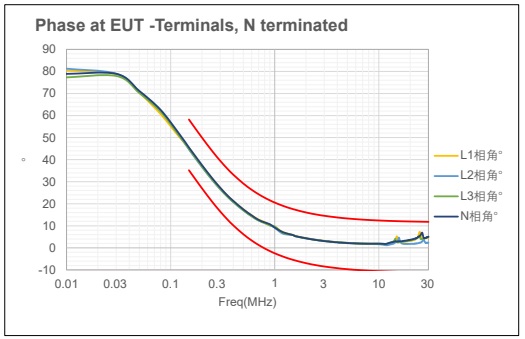

Phase at EUT-Terminals (典型值)
(N-Port terminated with 50 Ω, mains terminals shorted)

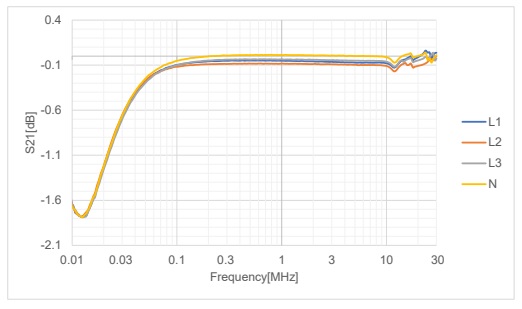

Voltage division ratio EUT-Terminals to N-connector (典型值)
